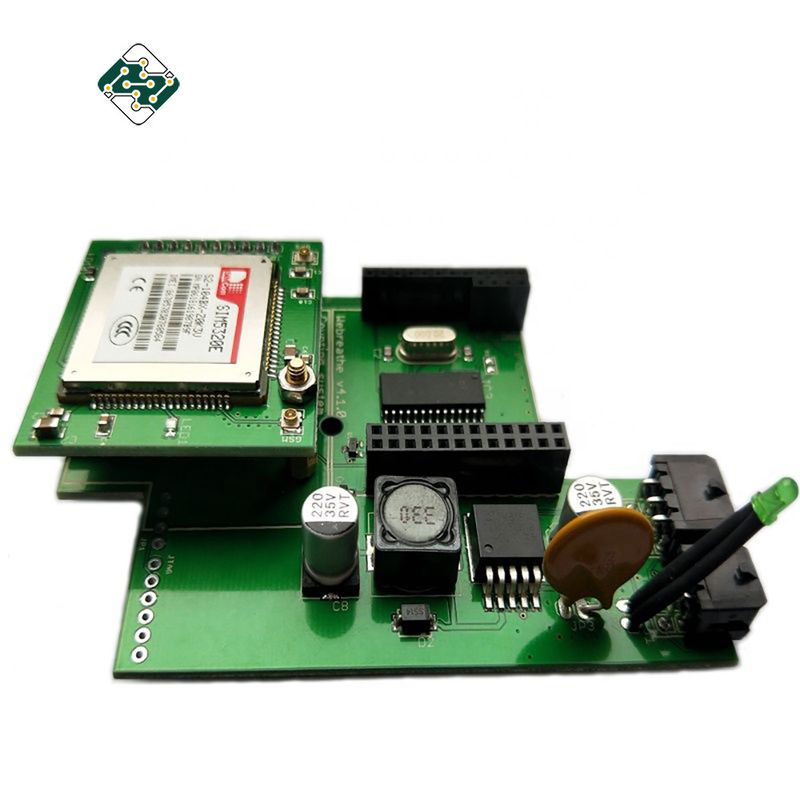

Placa de circuito de múltiplos propósitos do perseguidor de GPS, PWB cerâmico Multilayer do agregado familiar

Placa de circuito impresso Multilayer dos aparelhos eletrodomésticos do PWB do perseguidor de GPS

Arquivos e exigência para PWB, cotação de PCBA:

• Um BOM (Bill de materiais) com designadores de referência: descrição componente, nome do fabricante e número da peça.
• Arquivos do PWB Gerber.
• Um desenho da fabricação do PWB e de conjunto de PCBA desenho.
• Procedimentos de teste.
• Algumas limitações mecânicas tais como exigências da altura do conjunto

• Fabricação da placa do PWB e serviço de PCBA:
  • a placa do PWB do fez, as peças da placa de circuito compradas por nós
  • placa de circuito eletrônica do teste do ou PCBA
  • entrega rápida do, pacote antiestático
  • o RoHS Diretivo-complacente, sem chumbo
  • serviço da parada do um do projeto do PWB, da disposição do PWB, da fabricação do PWB, dos componentes que compram, do conjunto do PWB, do teste, da embalagem e da entrega do PWB
  • serviço da fabricação do Eleectronic
• Termos detalhados para o conjunto do PWB:
  • exigência técnica do:
    • Tecnologia de solda profissional da superfície-montagem e do através-furo do §
    • Vários tamanhos como 1206, 0805 do §, tecnologia de SMT de 0603 componentes
    • TIC do § (no teste do circuito), tecnologia de FCT (teste funcional do circuito)
    • Conjunto do PWB do § com UL, CE, FCC, aprovação de RoHS
    • Tecnologia da solda de reflow do gás do nitrogênio do § para SMT
    • Padrão elevado SMT do § e cadeia de fabricação da solda
    • Capacidade interconectada alto densidade da tecnologia de colocação da placa do §
  • exigência das citações do:
    • Arquivo de Gerber do § e lista de Bom
    • O § cancela o pics do pcba ou da amostra do pcba para nós
    • Método do teste do § para PCBA
  • especificação do PWB do:
    • Camada do §: 1 a 12 camadas
    • Material do §: FR-4, CEM-1, CEM-3, altura TG, halogênio FR4 livre, FR-1, FR-2, etc. de alumínio.
    • Espessura terminada máxima do §: 0,2 a 4.0mm (0,02 ~ 0,25″)
    • O máximo do § terminou o lado da placa: 500 x 500mm (20 x 20")
    • O § mínimo furou o tamanho do furo: 0.25mm (10mil)
    • Linha mínima largura do §: 0.10mm (4mil)
    • Mínimo entrelinha §: 0.10mm (4mil)
    • O § surge o revestimento/tratamento: HALS/HALS sem chumbo, lata química, ouro químico, ouro da imersão, chapeando o ouro
    • Espessura do cobre do §: 0,5 a 3,0 onças
    • O § solda a cor da máscara: verde/preto/branco/vermelho/azul
    • Embalagem interna do §: saco de plástico
    • Embalagem exterior do §: embalagem padrão da caixa
    • Tolerância do furo do §: PTH: ±0.076, NTPH: ±0.05
    • Certificado do §: UL, ISO 9001, ISO 14001, RoHS, UL
    • § que perfila a perfuração: roteamento, V-corte, chanfrando
    • § que proporciona o serviço do OEM a todos os tipos de conjunto da placa de circuito impresso
