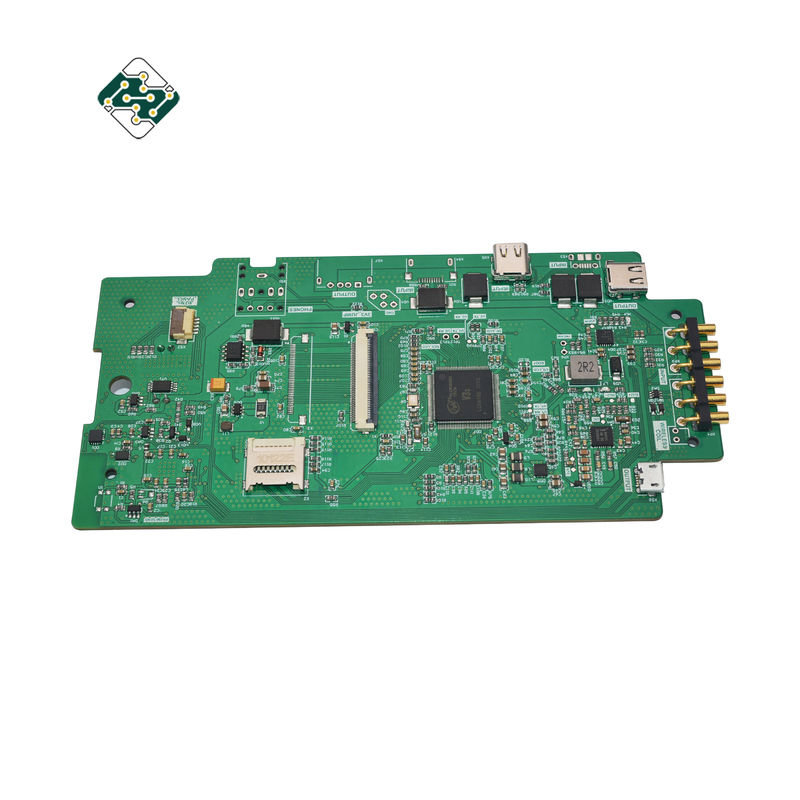

Superfície de múltiplos propósitos eletrônica do Smart Home PCBA ENIG OSP de WiFi

Controlador de interruptor eletrônico Circuit Board do Smart Home PCBA de WiFi

Arquivos e exigência para PWB, cotação de PCBA:

• Um BOM (Bill de materiais) com designadores de referência: descrição componente, nome do fabricante e número da peça.
• Arquivos do PWB Gerber.
• Um desenho da fabricação do PWB e de conjunto de PCBA desenho.
• Procedimentos de teste.
• Algumas limitações mecânicas tais como exigências da altura do conjunto

• Fabricação da placa do PWB e serviço de PCBA:
  • a placa do PWB do fez, as peças da placa de circuito compradas por nós
  • placa de circuito eletrônica do teste do ou PCBA
  • entrega rápida do, pacote antiestático
  • o RoHS Diretivo-complacente, sem chumbo
  • serviço da parada do um do projeto do PWB, da disposição do PWB, da fabricação do PWB, dos componentes que compram, do conjunto do PWB, do teste, da embalagem e da entrega do PWB
  • serviço da fabricação do Eleectronic
• Termos detalhados para o conjunto do PWB:
  • exigência técnica do:
    • Tecnologia de solda profissional da superfície-montagem e do através-furo do §
    • Vários tamanhos como 1206, 0805 do §, tecnologia de SMT de 0603 componentes
    • TIC do § (no teste do circuito), tecnologia de FCT (teste funcional do circuito)
    • Conjunto do PWB do § com UL, CE, FCC, aprovação de RoHS
    • Tecnologia da solda de reflow do gás do nitrogênio do § para SMT
    • Padrão elevado SMT do § e cadeia de fabricação da solda
    • Capacidade interconectada alto densidade da tecnologia de colocação da placa do §
  • exigência das citações do:
    • Arquivo de Gerber do § e lista de Bom
    • O § cancela o pics do pcba ou da amostra do pcba para nós
    • Método do teste do § para PCBA
  • especificação do PWB do:
    • Camada do §: 1 a 12 camadas
    • Material do §: FR-4, CEM-1, CEM-3, altura TG, halogênio FR4 livre, FR-1, FR-2, etc. de alumínio.
    • O máximo do § terminou a espessura: 0,2 a 4.0mm (0,02 ~ 0,25″)
    • O máximo do § terminou o lado da placa: 500 x 500mm (20 x 20")
    • Tamanho mínimo do furo furado do §: 0.25mm (10mil)
    • Linha mínima largura do §: 0.10mm (4mil)
    • Mínimo entrelinha §: 0.10mm (4mil)
    • O § surge o revestimento/tratamento: HALS/HALS sem chumbo, lata química, ouro químico, ouro da imersão, chapeando o ouro
    • Espessura do cobre do §: 0,5 a 3,0 onças
    • O § solda a cor da máscara: verde/preto/branco/vermelho/azul
    • Embalagem interna do §: saco de plástico
    • Embalagem exterior do §: embalagem padrão da caixa
    • Tolerância do furo do §: PTH: ±0.076, NTPH: ±0.05
    • Certificado do §: UL, ISO 9001, ISO 14001, RoHS, UL
    • § que perfila a perfuração: roteamento, V-corte, chanfrando
    • § que proporciona o serviço do OEM a todos os tipos de conjunto da placa de circuito impresso
